Hoe de geschikte smeerinjector te selecteren voor enkellijnsmeersystemen

Inleiding

In een eenlijns smeersysteem is de vetinjector een kerncomponent die de smeerprecisie, de levensduur van de lagers en de betrouwbaarheid van het systeem bepaalt.

Het selecteren van de juiste vetinjector gaat niet alleen over bijpassende draadmaten, maar vereist een uitgebreide evaluatie van de volgende factoren:

1, smeermiddel eis voor elk smeerpunt

2, Systeem bedrijfsdruk

3, Omgevingstemperatuuromstandigheden

4, belasting op het gesmeerde deel

5, Pijpleidingafstand van de pomp tot de vetinjector

6, Industrie toepassingsscenario's

In deze gids wordt systematisch uitgelegd hoe u een vetinjector correct selecteert en wordt een professionele vergelijkende analyze gegeven van de modellen uit de CISOLUBE VL-serie.

Wat is een vetinjector in een eenlijns smeersysteem?

In een eenlijns smeersysteem: de smeerpomp zet de hoofdolielijn onder druk; elke vetinjector levert een vaste hoeveelheid vet volgens de ingestelde verplaatsing; de vetinjector wordt automatisch gereset nadat het systeem drukloos is, wachtend op de volgende smeercyclus. In tegenstelling totProgressieve smeersystemen, Werkt elke vetinjector in een eenlijnig systeem onafhankelijk, waardoor modelselectie cruciaal is.

Stap 1: Bepaal de vetverplaatsing vereist voor elk smeerpunt

Dit is de meest kritische factor bij selectie.

De smeermiddelvereisten variëren aanzienlijk voor verschillende apparatuurcomponenten:

Toepassingstype Aanbevolen verplaatsingsbereik

Precisiemachines: 0,02-0,13 ml

Standaard lagers: 0,13-1,3 ml

Zware penassen: 0,5-5 ml

Grote roterende apparatuur: 1 - 8 ml

Aanbevolen VL-serie modellen:

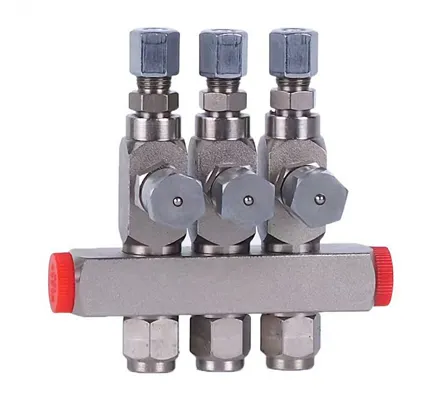

1, Micro-smering → VL-32 vetinjector

2, standaard industriële toepassingen → VL-1

3, Matige smeervereisten → VL-1X

4, Zware lagers → VL-1XL

5, grote single-point smering → VL-11

Stap 2: Bevestig de bedrijfsdruk van het systeem

Single-line smeersystemen werken doorgaans op 100 - 300 bar.

Voor systemen met hoge druk-eisen zoals langeafstandspijpleidingen of mijnbouwapparatuur: Aanbeveling: VL-1XL (maximaal 414 bar)

Standaard technische machines: VL-1 / VL-1X

Lagedruk-precisiesystemen: VL-32

Onvoldoende drukclassificatie bij selectie kan resulteren in onvolledige vetafvoer.

Stap 3: Denk aan de omgevingstemperatuur

Omgevingstemperatuur beïnvloedt de vetvloeibaarheid en de levensduur van afdichtingen.

Model temperatuurbereik

VL-1: -26 °C tot 176 °C

VL-11 :-40 °C tot 93 °C

VL-1X / VL-1XL :Max. 82 °C

VL-32: Max. 93 °C

Koude mijnbouwomgevingen: VL-11 wordt aanbevolen

Industriële omgevingen bij hoge temperaturen: VL-1 wordt aanbevolen

Stap 4: Evalueer het aantal smeerpunten

De VL-serie vetinjectoren zijn verkrijgbaar in verschillende combinatievormen:

1 stopcontact

2 stopcontacten

3 stopcontacten

4 outlets5 outlets6 stopcontacten

Gecentraliseerde systemen met meerdere smeerpunten: Selecteer combinaties met meerdere uitgangen van VL-1 / VL-1X / VL-32

Enig groot smeerpunt: Selecteer VL-11

Stap 5: Overeenkomen met de toepassing van de industrie

Verschillende industriële sectoren hebben duidelijke eisen aan vetinjectoren:

1, Mijnbouw apparatuur, hoge druk, grote verplaatsing: VL-1XL / VL-11

2, technische machines, gemiddelde druk, verstelbare verplaatsing: VL-1 / VL-1X

3, Staal & cement industrie, hoge temperatuur milieu, zware lagers: VL-1 / VL-1XL

4, Automatisering & werktuigmachines, precisie micro-smering: VL-32

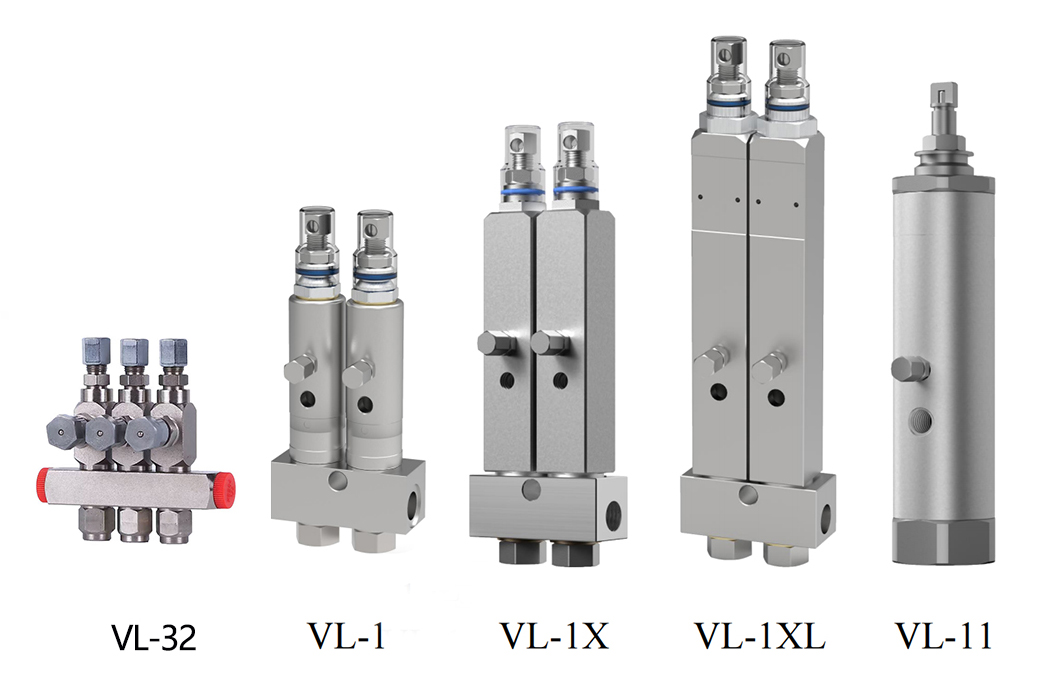

Vergelijkende analyze van VL-serie smeerinjectormodellen

Veel voorkomende selectiefouten

1, het selecteren van modellen uitsluitend op basis van draadmaten

2, het negeren van drukverlies in lange pijpleidingen

3, met behulp van modellen met grote verplaatsing voor kleine lagers

4, Verwaarlozing van de grenzen van de omgevingstemperatuur

5, Verschillende verplaatsingen mengen zonder systeemberekeningen uit te voeren

Waarom Kiezen CISOLUBE VL Serie Vet Injectoren?

1, precies verstelbare verplaatsing, beschikbaar in koolstofstaal en roestvrij staal.

2, hogedrukcapaciteit van maximaal 414 bar

3, visuele bedieningsindicator

4, modulaire gecombineerde structuur

5, Gemakkelijk onderhoud en vervanging

6, Geschikt voor NLGI Grade 0, 1 en 2 vet

Van toepassing op mijnbouw, techniekmachines, staal, cement, windenergie, olie en gas en andere industrieën

CISOLUBE biedt een complete single-line smeersysteemoplossing, inclusief smeerpompen, smeerinjectoren, controlesystemen, pijpleidingen en fittingen. Deze oplossingen maken deel uit van eenAutomatisch gecentraliseerd smeersysteem, Zorgen voor efficiënte smering en verminderde onderhoudsvereisten.

Conclusie

Het selecteren van de juiste vetinjector voor een eenlijns smeersysteem vereist een uitgebreide overweging van:

1, vetverplaatsing

2, druk

3, milieu

4, Toepassingstype

5, Aantal smeerpunten

Een goede selectie kan de levensduur van de lagers aanzienlijk verlengen, de uitvaltijd verminderen en de betrouwbaarheid van de smering verbeteren.

Neem voor aangepaste smeersysteemoplossingen contact op met het technische en technische team van CISOLUBE.
