Automatisch smeersysteem voor roterende boorinstallaties voor springgaten

I. Overzicht van het automatisch smeersysteem voor roterende boorinstallaties

Roterende boorinstallaties voor springgaten worden veel gebruikt in de mijnbouw-, tunnelbouw- en energiesector. Deze machines werken onder uiterst zware omstandigheden, waaronder hoge stofniveaus, zware trillingen en continu gebruik onder hoge belasting.

Een automatisch smeersysteem (centraal smeersysteem) zorgt voor continue en nauwkeurige smering van alle kritieke componenten, waardoor de betrouwbaarheid van de apparatuur aanzienlijk verbetert en de onderhoudskosten dalen.

II. Analyse van smeerpunten van roterende boorinstallaties voor springgaten

1. Belangrijkste smeerpunten

Typische roterende boorinstallaties omvatten de volgende smeerpunten:

Rotatiemechanisme (draaikrans, tandwielen)

Voedingssysteem (geleiderails, glijdende componenten)

Verbindingspunten van boorstangen

Lagersystemen (hoofdlagers, wentellagers)

Kettingen en transmissiecomponenten

Hydraulische hulpsmeerpunten

Typisch aantal smeerpunten: 15–30 (afhankelijk van modelconfiguratie)

2. Problemen met handmatige smering

Ongelijkmatige smering en gemiste smeerpunten

Oversmering of ondersmering leidt tot slijtage of verspilling

Veiligheidsrisico's door smeerpunten op hoge posities

Stofvervuiling beïnvloedt de kwaliteit van het vet

Frequente stilstand en hoge onderhoudskosten

Conclusie: Handmatige smering kan niet voldoen aan de eisen van moderne mijnbouwapparatuur.

III. Configuratie van het automatisch smeersysteem voor boorinstallaties

1. Aanbevolen systeemtypen

Voor ruwe mijnbouwomgevingen worden de volgende systemen aanbevolen:

Centraal smeersysteem

Enkellijns smeersysteem

2. Systeemcomponenten

Een typische configuratie omvat:

Lubestar elektrische vetpomp

VL-1 enkellijns progressief verdeler

Hoofdsmeerleidingen + vertakkingsbuizensysteem

Besturing (timer of PLC-gebaseerd regelsysteem)

Deze configuratie biedt een stabiele en efficiënte automatische vetsmeersysteemoplossing voor mijnbouwboormachines.

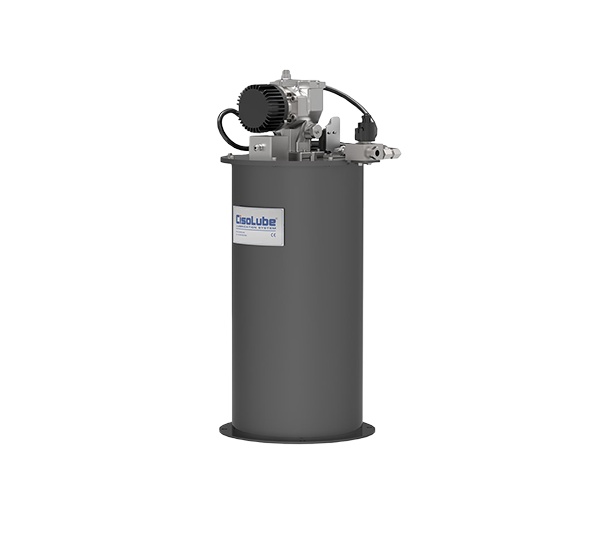

IV. Voordelen van de Lubestar elektrische vetpomp

1. Belangrijkste prestatiekenmerken

Borstelloze gelijkstroommotoraandrijving

Hoge efficiëntie, stabiele uitvoer, lange levensduur

Meerdere opties voor reservoirinhoud

Geschikt voor verschillende boorinstallatiemodellen

Stabiele drukopbrengst

Betrouwbare werking onder zware trillingsomstandigheden

IP65-beschermingsgraad

Stof- en waterdicht voor mijnbouwomgevingen

Zwaar uitgevoerd structureel ontwerp

Hoge duurzaamheid en verlengde levensduur

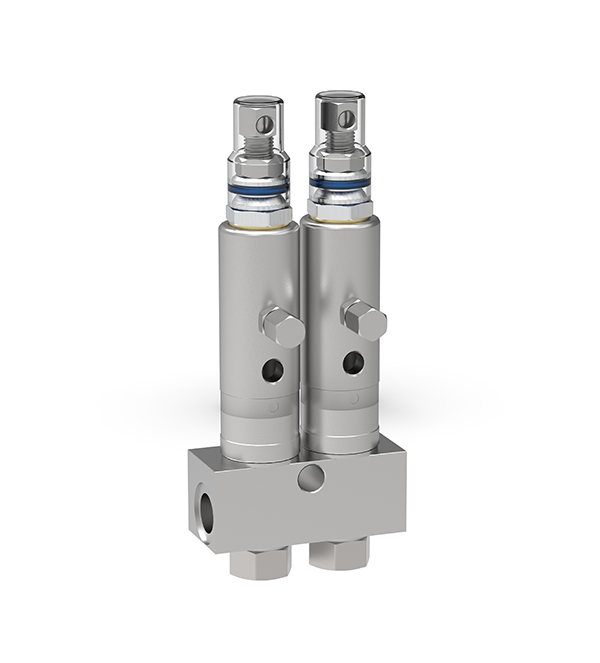

V. VL-1 enkellijns verdeler

1. Productvoordelen

Onafhankelijke gedoseerde afgifte voor elk smeerpunt

Eenvoudige foutdetectie (mogelijkheid tot verstoppingbewaking)

Uitbreidbare meerpuntsconfiguratie

Stabiele en betrouwbare vetverdeling

Het systeem is ideaal voor gedistribueerde meerpuntssmeertoepassingen zoals roterende boorinstallaties.

VI. Werkingsprincipe van het automatisch smeersysteem

Werking van het systeem:

Besturing activeert smeerpomp op basis van vooraf ingesteld tijdsinterval

Vet wordt via de hoofdleiding getransporteerd

VL-1-verdelers verdelen sequentieel het vet

Elk smeerpunt ontvangt een gedoseerde hoeveelheid vet

Systeem stopt na voltooiing van één cyclus

Resultaat:

Onbemande werking + nauwkeurige automatische smering

VII. Ontwerp van de systeemarchitectuur

1. Typische systeemstructuur

Smeerpomp → Hoofdleiding → VL-1-verdelerblok → Smeerpunten

2. Ontwerpaanbevelingen

Gebruik 1–3 verdelergroepen afhankelijk van het aantal smeerpunten

Instelbare vetafgifte per smeerpunt

Optimaliseer leidingindeling om drukverlies te verminderen

Juiste installatie-indeling voor gemakkelijke onderhoudstoegang

VIII. Bedienings- en onderhoudsrichtlijnen

1. Selectie van vet

Vet met hoge hechting aanbevolen

Sterke waterbestendigheid vereist

Aanbevolen NLGI-klasse 1 of 2

Geschikt voor zware mijnbouwtoepassingen

2. Dagelijkse inspectiechecklist

Controleer de bedrijfsstatus van de smeerpomp

Controleer slangen op lekkage of schade

Controleer de werking van de verdeler

Bevestig de vetafgifte op alle smeerpunten

3. Preventie van veelvoorkomende problemen

Voorkom stofinsijpeling; reinig regelmatig de aansluitingen

Voorkom verstopping; installeer filtersystemen

Gebruik laagtemperatuurvet in koude omgevingen

Onderhoudsschema

1) Wekelijks: controle van de werking van het systeem

2) Maandelijks: inspectie van leidingen en verdelers

3) Per kwartaal: bijvullen of vervangen van vet

IX. Voordelen van automatische smeersystemen voor mijnbouwboormachines

1. Verlaagde storingsfrequentie van de apparatuur

2. Verlengde levensduur van kritieke componenten

3. Lagere onderhouds- en arbeidskosten

4. Verhoogde bedrijfstijd van de machine

5. Verbeterde algehele productie-efficiëntie
