Geautomatiseerde smeersystemen voor knikdumpers
Knikdumpers worden veel gebruikt in de mijnbouw, infrastructuurbouw en grootschalige grondverzetprojecten en presteren uitzonderlijk goed in zware omstandigheden dankzij hun superieure offroadcapaciteiten en hoge laadvermogen.
Deze machines werken echter doorgaans langdurig continu onder zware belasting, intense trillingen, stof en complex terrein, waardoor extreem hoge eisen worden gesteld aan de smering van kritieke bewegende delen. Onvoldoende smering kan leiden tot overmatige slijtage van pennen, bussen en lagers, waardoor de betrouwbaarheid van de uitrusting afneemt en de onderhoudskosten stijgen.
Het installeren van een geautomatiseerd smeersysteem zorgt voor continue en nauwkeurige smering van kritieke componenten, waardoor stilstand wordt verminderd en de levensduur van de uitrusting wordt verlengd.
Dit artikel introduceert 17 kritieke smeerpunten op knikdumpers en biedt een complete centrale smeersysteemoplossing op basis van de CISOLUBE GT of GP203 elektrische smeerpomp + DSP/DSPP progressieve verdeler.
I. Waarom knikdumpers automatische smeersystemen nodig hebben
Knikdumpers hebben talloze zwaarbelaste scharnierpunten, lagers en verbindingspennen, die tijdens het gebruik continue smering vereisen.
Traditioneel handmatig smeren ondervindt doorgaans de volgende problemen:
1. Wijd verspreide smeerpunten, resulterend in lage onderhoudsefficiëntie.
2. Sommige smeerpunten zijn verborgen en worden gemakkelijk overgeslagen.
3. Onstabiele smeercycli, waardoor slijtage van componenten versnelt.
4. Overmatig vetverbruik, wat leidt tot verspilling. Automatische centrale smeersystemen zorgen door getimede, gekwantificeerde en uniforme vettoevoer voor stabiele smering op elk smeerpunt, waardoor bovenstaande problemen volledig worden opgelost.
II. 17 belangrijkste smeerpunten bij knikdumpers
Een typische knikdumper vereist doorgaans smering op ongeveer 17 belangrijkste smeerpunten.
Deze smeerpunten zijn voornamelijk verdeeld over de volgende systemen:
1. Stuursysteem
Linkse stuurcilinderpen
Rechtse stuurcilinderpen
Deze componenten beïnvloeden rechtstreeks de stuurreactie en rijstabiliteit van het voertuig.
2. Centrale knikconstructie
Centrale knikpen
Dit onderdeel verbindt het voor- en achterframe van het voertuig en is de kernstructuur voor knikbesturing, terwijl het ook aanzienlijke mechanische belastingen draagt.
3. Pendelsysteem van de ophanging
Trekstang pendelbus
Dit mechanisme absorbeert schokken en trillingen die tijdens het rijden worden gegenereerd.
4. Hefsysteem van de laadbak
Hefcilinder basispen
Hefcilinder stangendepen
Goede smering zorgt voor een soepele en betrouwbare werking van het hefmechanisme.
5. Scharnierconstructie van de laadbak
Laadbak scharnierpen
Achterklep scharnierpen
Deze onderdelen bewegen frequent tijdens laad- en losoperaties en vereisen daarom continue smering.
6. Overige structurele verbindingspunten
Afhankelijk van het voertuigmodel kunnen ook de volgende smeerpunten inbegrepen zijn:
Ophangingsstangpen
Frame verbindingspen
Stabilisatorstang gewricht
Structurele scharnierpunten
Over het algemeen heeft een knikdumper doorgaans ongeveer 17 smeerpunten die regelmatig gesmeerd moeten worden.
III. CISOLUBE automatische smeeroplossing voor knikdumpers
Voor de smeerbehoeften van zwaar materieel biedt CISOLUBE betrouwbare automatische centrale smeersysteemoplossingen.

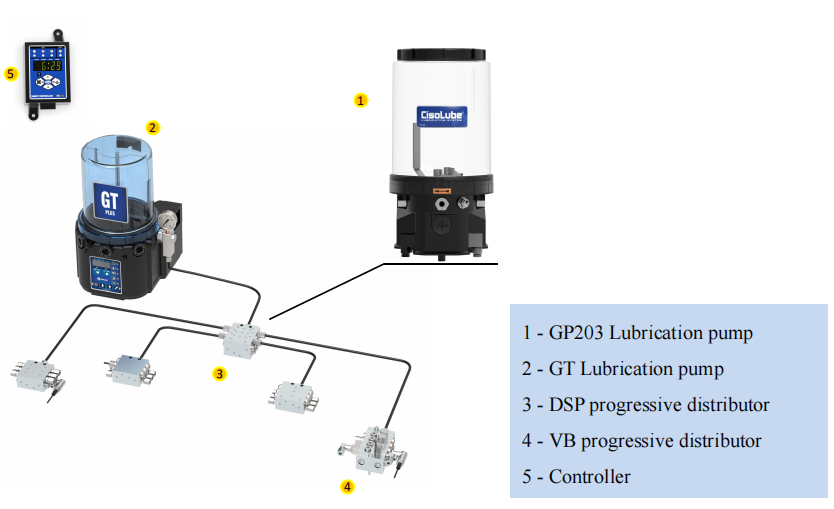

(I.) Typische systemen omvatten:
1. GT of GP203 elektrische smeerpomp
2. DSP of DSPP progressieve verdeler
3. Hogedruk smeerleidingen
4. Controller en bewakingssysteem
Deze configuratie behoort tot het progressieve smeersysteem, dat veel wordt gebruikt in:
Bouwmachines
Mijnbouwuitrusting
Zware voertuigen
Landbouwmachines en -uitrusting
(II.) Selectie van de smeerpomp: GT en GP203 elektrische smeerpompen
De smeerpomp is de krachtbron van het automatische smeersysteem.
De CISOLUBE GT-serie elektrische smeerpompen en GP203 elektrische smeerpompen zijn specifiek ontworpen voor zwaar materieel.
Belangrijkste kenmerken
1. Hogedruk vetafgifte
2. Automatische smeercyclusregeling
3. Compatibel met NLGI 0–2 vet
4. Compact ontwerp en eenvoudige installatie
5. Geschikt voor omgevingen met veel trillingen en stof
Voor knikdumpers met 17 smeerpunten leveren zowel de GT als de GP203 een stabiele en betrouwbare vettoevoer.
(III.) Smeermiddelverdeling: DSP/DSPP progressieve verdeler
De CISOLUBE DSP progressieve verdeler en DSPP progressieve verdeler worden gebruikt om vet nauwkeurig over elk smeerpunt te verdelen.
Werkingsprincipe
Wanneer vet de verdeler binnenkomt:
1. De interne zuiger beweegt sequentieel
2. Elke uitlaat geeft een afgemeten hoeveelheid vet af
3. Elk smeerpunt ontvangt achtereenvolgens smering.
Technische voordelen
1. Nauwkeurige vetdosering
2. Uitbreidbaar naar meerdere smeerpunten
3. Robuust ontwerp geschikt voor zware machines
4. Hoge betrouwbaarheid, zelfs in zware omstandigheden
Door meerdere verdelers te combineren kan het systeem eenvoudig 17 of meer smeerpunten bestrijken.
(IV.) Werkstroom van het automatische smeersysteem
Het systeem werkt als volgt:
1. De controller start de smeerpomp.
2. Vet wordt naar de hoofdtoevoerleiding gestuurd.
3. Vet komt de DSP/DSPP progressieve verdeler binnen.
4. De verdeler voorziet elk smeerpunt achtereenvolgens van vet.
5. Het systeem stopt automatisch aan het einde van de smeercyclus.
6. Het systeem kan automatisch werken volgens de ingestelde smeertijdsintervallen, waardoor tijdens het gebruik continue en betrouwbare smering van de uitrusting wordt gegarandeerd.
(V.) Voordelen van het automatische smeersysteem
Het installeren van het CISOLUBE automatische smeersysteem op knikdumpers biedt verschillende voordelen:
1. Verminderde slijtage van de uitrusting.
2. Continue smering vermindert wrijving en verlengt de levensduur van pennen, bussen en lagers.
3. Lagere onderhoudskosten.
4. Automatische smering vermindert handmatig smeren en vetverspilling.
5. Verbeterde betrouwbaarheid van de uitrusting.
6. Kritieke componenten zijn altijd goed gesmeerd.
7. Verhoogde productie-efficiëntie.
8. Minder stilstand voor handmatig onderhoud, waardoor het gebruik van de uitrusting toeneemt.
9. Langere levensduur van de uitrusting.
10. Aanzienlijk verminderde slijtage van structurele verbindingen.
IV. Conclusie
Voor knikdumpers die in mijnbouw- en bouwomgevingen werken, is het installeren van een betrouwbaar geautomatiseerd centraal smeersysteem een essentieel onderdeel geworden van het onderhoud van de uitrusting.
Door de CISOLUBE GT of GP203 smeerpomp samen met de DSP of DSPP progressieve verdeler te gebruiken, kan nauwkeurige en betrouwbare smering worden geboden aan ongeveer 17 kritieke smeerpunten, waardoor onderhoudskosten aanzienlijk worden verlaagd en de prestaties van de uitrusting worden verbeterd.
V. Veelgestelde vragen (FAQ)
1. Wat is een geautomatiseerd smeersysteem voor knikdumpers?
Een geautomatiseerd smeersysteem is een centrale smeeroplossing die automatisch vet aan meerdere smeerpunten levert via een smeerpomp en verdeler, waardoor slijtage wordt verminderd en de betrouwbaarheid van de uitrusting wordt verbeterd.
2. Hoeveel smeerpunten zijn er doorgaans op een knikdumper?
De meeste knikdumpers vereisen smering van ongeveer 17 kritieke smeerpunten, waaronder:
Stuurcilinderpen
Centrale knikpen
Laadbak hefpen
Ophangingsaansluitpunten, enz.
3. Welke soorten uitrusting gebruiken geautomatiseerde smeersystemen? Automatische smeersystemen worden veel gebruikt in:
Bouwmachines
Mijnbouwuitrusting
Graafmachines
Wielladers
Knikdumpers
Landbouwmachines en -uitrusting
4. Waarom kiezen voor een progressief smeersysteem?
Progressieve smeersystemen zorgen ervoor dat elk smeerpunt achtereenvolgens vet ontvangt en kunnen snel verstoppingen detecteren, waardoor ze veel worden gebruikt voor smering van zwaar materieel.
5. Waarom kiezen voor een CISOLUBE smeersysteem?
CISOLUBE smeersystemen kenmerken zich door:
Hoge betrouwbaarheid
Nauwkeurige dosering van smering
Robuuste en duurzame constructie
Ideaal geschikt voor het smeren van mijnbouwuitrusting en zware machines die onder zware omstandigheden werken.
